El tratamiento acústico

Una vez definidas las proporciones y la distribución del estudio, el siguiente problema es controlar cómo se comporta el sonido dentro de cada sala. Una habitación sin tratar acústicamente introduce coloraciones, resonancias y reflexiones que distorsionan lo que el técnico escucha en los monitores: las decisiones tomadas en ese entorno no se trasladan de forma fiable a otros sistemas de reproducción. El acondicionamiento acústico es la disciplina que resuelve ese problema.

Qué es el acondicionamiento acústico

El acondicionamiento acústico es el conjunto de técnicas y materiales que controlan el comportamiento del sonido dentro de una sala. A diferencia del aislamiento —que actúa sobre la transmisión del sonido entre espacios—, el acondicionamiento actúa sobre lo que ocurre dentro de la sala una vez que el sonido ya está ahí: cómo se refleja, cuánto tiempo permanece y qué frecuencias se acumulan en qué posiciones.

Los tres fenómenos que el acondicionamiento debe gestionar son:

• Reflexiones: El sonido emitido por los monitores rebota en paredes, techo y suelo antes de llegar al oído del ingeniero. Las primeras reflexiones —las que llegan pocos milisegundos después del sonido directo— son especialmente problemáticas porque se combinan con él y generan coloraciones y comb filtering.
• Reverberación: La acumulación y decaimiento progresivo de todas las reflexiones en la sala. Una reverberación demasiado larga dificulta la escucha de detalles; demasiado corta da una sensación antinatural e incómoda.
• Modos de sala: Resonancias estacionarias que se acumulan en frecuencias determinadas por las dimensiones de la sala. Se perciben como refuerzos o cancelaciones de graves en posiciones concretas.

Para gestionar estos tres fenómenos se utilizan tres herramientas fundamentales: paneles absorbentes, trampas de graves y difusores. Cada uno actúa de forma distinta y en rangos de frecuencia distintos. Un tratamiento acústico profesional combina los tres en proporciones calibradas según el uso de la sala.

El tiempo de reverberación: RT60

El RT60 (o T60) es la medida estándar para cuantificar la reverberación de una sala: el tiempo que tarda el sonido en decaer 60 dB desde el momento en que se interrumpe la fuente. Es el parámetro más utilizado para caracterizar el comportamiento acústico de un espacio.

En el contexto de un estudio de grabación, el RT60 debe cumplir dos condiciones:

• Valor adecuado al uso: Una sala de control profesional trabaja con RT60 de entre 0,2 y 0,4 segundos. Una sala de grabación puede tener un RT60 algo mayor dependiendo del tipo de instrumento que se vaya a captar. Una vocal booth debe ser lo más seca posible, con RT60 por debajo de 0,2 s.
• Consistencia en todo el espectro: El RT60 no debe ser radicalmente distinto en los graves que en los medios y agudos. Una sala con RT60 largo en graves y corto en agudos se percibe como "oscura" o con exceso de bajos, y las mezclas hechas en ella tenderán a sonar delgadas en otros sistemas de escucha.

El error más frecuente en el tratamiento de estudios domésticos es aplicar mucha absorción en medios y agudos (con paneles convencionales) sin resolver el problema de los graves, obteniendo un RT60 muy desigual entre rangos. La corrección del extremo grave es siempre la prioridad.

Las reflexiones tempranas

Las reflexiones tempranas son las primeras reflexiones que llegan al punto de escucha tras el sonido directo de los monitores, generalmente en los primeros 25-30 ms. Provienen principalmente de las paredes laterales, el techo inmediatamente sobre la posición de escucha y la superficie de la mesa de mezclas.

Su problema es doble: se combinan con el sonido directo generando comb filtering (interferencias de fase que crean picos y valles en la respuesta frecuencial) y pueden confundir la percepción de la imagen estéreo y la profundidad de la mezcla. En una sala de control, las reflexiones tempranas son el primer problema que debe resolverse, antes que la reverberación tardía.

Los puntos de primera reflexión se localizan mediante el método del espejo: sentado en la posición de escucha, un ayudante desliza un espejo por la pared lateral; en el punto donde el ingeniero ve reflejado alguno de los monitores, ahí debe colocarse el tratamiento.

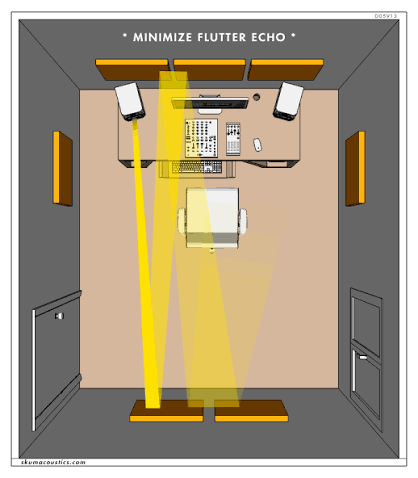

El eco flotante (flutter echo) es un caso particular de reflexión problemática: una serie de reflexiones rápidas y repetidas que se produce entre dos superficies paralelas lisas y reflectantes. Se percibe como un sonido "pfff" o vibración metálica al palmear en la sala. Se elimina con absorción o difusión en al menos una de las dos superficies enfrentadas, o inclinando ligeramente las paredes para romper el paralelismo.

Paneles absorbentes

Los paneles absorbentes son el elemento de tratamiento más habitual. Funcionan mediante materiales porosos —principalmente lana de roca, lana de vidrio o espuma de melamina— que convierten la energía sonora en calor al hacer vibrar las fibras o celdas de su estructura interna. El sonido penetra en el material, pierde energía en cada colisión con las fibras y sale con mucha menos intensidad.

Los factores que determinan su eficacia son:

• Grosor: Es el factor más importante. Un absorbente poroso comienza a ser efectivo a partir de la frecuencia cuya longitud de onda sea cuatro veces el grosor del panel. Un panel de 5 cm empieza a ser efectivo a unos 1.700 Hz; uno de 10 cm, desde unos 850 Hz; uno de 20 cm, desde unos 425 Hz. Para frecuencias más bajas se necesitan trampas de graves específicas.
• Densidad: Los materiales más densos absorben mejor hasta cierto límite. La lana de roca de 40-70 kg/m³ y la lana de vidrio de 32-48 kg/m³ son los materiales de referencia en estudios profesionales. Las espumas de poliuretano convencionales —las que imitan hueveras o pirámides— tienen densidades muy bajas y un rendimiento acústico pobre; solo deben considerarse si son de melamina o de alta densidad.
• Separación de la pared: Instalar el panel separado de la pared algunos centímetros mejora su absorción a frecuencias más bajas sin aumentar el grosor, porque la cámara de aire entre el panel y la pared aumenta su eficacia en el rango inferior.

Los paneles absorbentes se colocan principalmente en los puntos de primera reflexión (paredes laterales y techo sobre el punto de escucha), en la pared frontal entre y alrededor de los monitores, y como complemento a las trampas de graves en las esquinas.

Un error muy habitual es aplicar demasiada absorción, especialmente en los agudos, obteniendo una sala que suena "muerta" y antinatural. El objetivo no es eliminar toda la reverberación, sino controlarla y equilibrarla. Una sala de grabación necesita cierto grado de vida acústica para que los instrumentos y las voces suenen con cuerpo y naturalidad.

Trampas de graves

Las trampas de graves son el elemento más crítico —y más frecuentemente omitido— del tratamiento acústico de un estudio. Su función es absorber la energía de las bajas frecuencias que los paneles convencionales no pueden controlar.

La energía de baja frecuencia tiende a acumularse con especial intensidad en las esquinas de la sala: tanto las esquinas verticales (donde se juntan dos paredes) como las triédricas (donde se juntan dos paredes con el techo o con el suelo). En esas zonas, los modos de sala concentran su energía, generando el conocido efecto de "pelota de graves" o exceso de bajos que hace que las mezclas resulten pobres en graves cuando se escuchan en otros sistemas.

Sin trampas de graves, el RT60 en el rango de frecuencias bajas siempre será mucho más largo que en el resto del espectro, creando un desequilibrio que no puede corregirse con ecualización en la cadena de señal.

Los tipos principales de trampas de graves son:

• Trampas de graves porosas de esquina: Grandes bloques o columnas de lana de roca o lana de vidrio de alta densidad instalados en las esquinas verticales y triédricas. Son de amplio espectro: actúan en todo el rango de graves y graves medios. Cuanto más profundas y densas, más bajas en frecuencia llegan a ser efectivas.
• Absorbentes de membrana o diafragmáticos: Paneles de madera o cartón-yeso tensados sobre una cámara de aire que actúan como membranas resonantes. Se pueden sintonizar para absorber selectivamente en una frecuencia problemática concreta, ajustando la masa de la membrana y el volumen de la cámara.
• Resonadores de Helmholtz: Cavidades acústicas que absorben en una frecuencia muy concreta determinada por el volumen de la cavidad y el diámetro del cuello. Son útiles para problemas modales muy localizados en una frecuencia específica.

Difusores acústicos

Los difusores acústicos actúan de forma radicalmente distinta a los absorbentes: en lugar de eliminar la energía sonora, la dispersan en múltiples direcciones. El resultado es que las reflexiones problemáticas (las que llegan al oído del ingeniero desde una dirección concreta y clara) se descomponen en multitud de reflexiones de menor intensidad que llegan desde direcciones variadas, sin que ninguna de ellas domine sobre el campo sonoro directo.

El efecto subjetivo es importante: los difusores mantienen la sensación de vida y espacio de la sala sin los problemas de coloración que generan las reflexiones especulares. Eliminan el eco flotante y reducen la energía de las reflexiones tardías sin acortar el RT60, lo que produce una sala que suena equilibrada y natural.

El difusor más utilizado en estudios profesionales es el difusor QRD (Quadratic Residue Diffuser), diseñado por el físico Manfred R. Schroeder en 1979. Se compone de una serie de ranuras o cavidades de distintas profundidades calculadas mediante una secuencia matemática de residuos cuadráticos. Cada profundidad corresponde a un retardo de fase diferente, lo que hace que las reflexiones salgan del difusor en distintas direcciones con gran uniformidad.

Los difusores se instalan principalmente en la pared trasera de la sala de control —detrás del punto de escucha— y en las paredes laterales traseras, donde ya no es prioritaria la absorción de primeras reflexiones pero sí el control de las reflexiones tardías. No son adecuados en la zona frontal de la sala ni en cabinas vocales, donde se busca un entorno seco.

Orden de prioridades en el tratamiento acústico

Una de las confusiones más frecuentes en el diseño acústico de estudios domésticos es el orden de intervención. Aplicar difusores antes de resolver los modos de sala, o colocar paneles de agudos antes de instalar trampas de graves, genera resultados muy pobres. El orden correcto es:

• 1. Trampas de graves en esquinas: Es la intervención prioritaria. Sin un control mínimo de los modos de sala, ningún otro tratamiento puede dar resultados fiables.
• 2. Control de reflexiones tempranas: Paneles absorbentes en los puntos de primera reflexión (paredes laterales, techo sobre el punto de escucha, superficie de la mesa).
• 3. Control de la pared frontal: Absorción entre y alrededor de los monitores para reducir las reflexiones que vuelven hacia el ingeniero desde la pared frontal.
• 4. Control de reflexiones tardías y eco flotante: Combinación de absorción y difusión en la pared trasera y zonas de reflexión tardía.
• 5. Ajuste fino: Medición del RT60 resultante y adición o reducción de tratamiento en las zonas donde el espectro no esté equilibrado.

Acondicionamiento de la sala de grabación vs. sala de control

Las dos salas principales de un estudio tienen objetivos de acondicionamiento distintos:

• Sala de control: Máxima precisión de escucha. RT60 corto y consistente (0,2-0,4 s). Absorción intensa en primeras reflexiones. Difusión en zona trasera. Trampas de graves en todas las esquinas. El objetivo es que el ingeniero escuche los monitores con la mínima coloración posible de la sala.
• Sala de grabación: El objetivo no es siempre la sala más seca posible, sino la más adecuada para los instrumentos que se van a captar. Para instrumentos acústicos o conjuntos que buscan el sonido de la sala, se busca una reverberación natural equilibrada. Para voces o instrumentos que se graban directos, se prefiere una sala más seca. En estudios profesionales, la sala de grabación tiene a menudo paneles móviles o acústica variable que permite ajustar el RT60 entre sesiones.
