Una onda estacionaria es un fenómeno acústico y físico que se produce cuando dos ondas de igual frecuencia, amplitud y dirección se superponen mientras se propagan en sentidos opuestos dentro de un mismo medio.
A diferencia de las ondas comunes, este patrón de interferencia genera una perturbación oscilatoria que permanece confinada en un espacio determinado, como una cuerda o un tubo, dando la apariencia de que la onda no se desplaza en su totalidad.
Para comprender este fenómeno en profundidad, es necesario analizar sus elementos y mecanismos principales:
Formación y estructura
La formación de estas ondas ocurre típicamente cuando una onda incidente interactúa con su propia reflexión. Esta interacción crea un patrón específico caracterizado por dos tipos de puntos críticos:
- Nodos: Son puntos donde la amplitud de oscilación es cero y permanecen inmóviles debido a la interferencia destructiva constante entre las ondas. La distancia entre dos nodos consecutivos es siempre igual a media longitud de onda (\( \frac{\lambda}{2} \)).
- Antinodos: Son las posiciones donde las partículas del medio experimentan el máximo movimiento. En estos puntos, la interferencia es constructiva, y la amplitud de vibración es igual a la suma de las amplitudes de las ondas que interfieren.
Frecuencias de resonancia y modos
Las ondas estacionarias no se producen a cualquier frecuencia, sino en valores específicos denominados frecuencias de resonancia. Estas dependen de las propiedades del medio y de su geometría física.
En primer lugar, tenemos la frecuencia fundamental, que es la frecuencia más baja a la que se puede formar una onda estacionaria en un objeto (como una cuerda de longitud L) y se caracteriza por no tener nodos intermedios entre sus extremos.

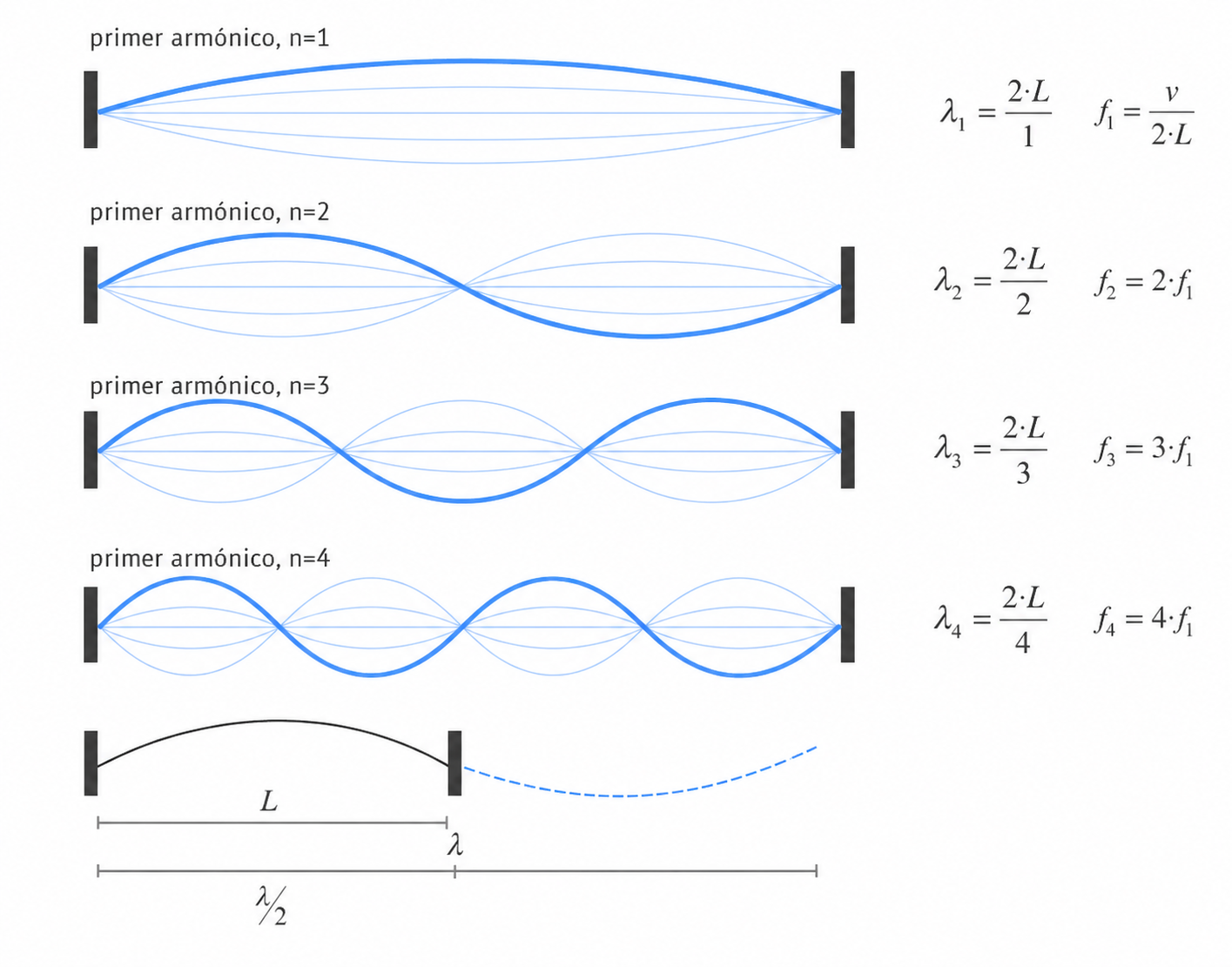

Luego tenemos los armónicos y modos de vibración, que son los múltiplos enteros de la frecuencia fundamental. Cada modo de vibración (\( n \)) corresponde a una forma diferente que adopta la onda, donde la longitud de onda se calcula mediante la fórmula \( \lambda = \frac{2L}{n} \).
Cálculos de las ondas estacionarias
Para calcular matemáticamente la posición de los nodos y los vientres (o antinodos), se parte de la ecuación de una onda estacionaria, la cual se genera por la interferencia de dos ondas de igual amplitud y frecuencia que avanzan en sentidos opuestos.
La ecuación resultante que describe el desplazamiento de cualquier punto \( x \) en el tiempo \( t \) es:
Donde \( k \) es el número de onda (\( k = \frac{2\pi}{\lambda} \)) y \( \omega \) es la frecuencia angular.
Cálculo de los nodos
Los nodos son puntos donde la amplitud es siempre cero debido a la interferencia destructiva. Matemáticamente, esto ocurre cuando el término espacial de la ecuación es nulo: \( \sin(kx) = 0 \).
- Condición angular: Se cumple cuando \( kx = 0, \pi, 2\pi, \dots, n\pi \) para cualquier número entero \( n \).
- Cálculo de la posición (\( x \)): Al sustituir \( k = \frac{2\pi}{\lambda} \), la fórmula para encontrar la ubicación de los nodos es:
\[ x = n \cdot \frac{\lambda}{2} \]
Esto confirma que la distancia entre dos nodos consecutivos es siempre media longitud de onda (\( \frac{\lambda}{2} \)).
Cálculo de los antinodos
Los vientres son los puntos de máxima amplitud de vibración, resultado de la interferencia constructiva. Esto sucede cuando el término espacial alcanza sus valores máximos: \( \sin(kx) = \pm 1 \).
- Condición angular: Se cumple cuando FORMULA para cualquier número entero \( n \).
- Cálculo de la posición (\( x \)): Despejando \( x \), la ubicación de los vientres se calcula como:
\[ x = \left( n + \frac{1}{2} \right) \cdot \frac{\lambda}{2} \]
Al igual que con los nodos, la distancia entre dos vientres consecutivos es de \( \frac{\lambda}{2} \).
El cálculo de los nodos y antinodos en el diseño acústico es fundamental para identificar dónde se formarán los nodos y antinodos, y así evitar puntos muertos y lograr una uniformidad acústica en la sala.
