El diseño de un estudio de grabación comienza mucho antes de colocar el primer panel acústico o de elegir la interfaz de audio. Comienza con decisiones sobre el espacio: dónde se ubica, qué forma tiene, qué dimensiones se eligen y cómo se organiza el flujo de trabajo entre las distintas zonas. Estas decisiones previas determinan en gran medida la calidad acústica que es posible conseguir después, y los errores cometidos en esta fase son los más difíciles y costosos de corregir.
El diseño acústico como fundamento
Un estudio de grabación es, antes que nada, un instrumento acústico. El equipamiento técnico —micrófonos, monitores, preamplificadores— solo puede rendir al máximo en un entorno sonoro adecuado. Una sala con resonancias no controladas introducirá frecuencias fantasma en cada grabación. Una sala de control con reflexiones problemáticas hará que el ingeniero tome decisiones de mezcla que no se trasladan correctamente a otros sistemas de escucha.
El diseño acústico profesional de un estudio aborda dos problemas fundamentalmente distintos:
- Aislamiento acústico: Controlar la transmisión de sonido entre el estudio y su entorno. Proteger las sesiones del ruido exterior y evitar que el sonido del estudio se transmita a otros espacios del edificio.
- Acondicionamiento acústico: Controlar el comportamiento del sonido dentro de cada sala. Gestionar reflexiones, reverberación y resonancias para que la escucha sea precisa y libre de coloración propia del espacio.
Ambos son complementarios pero independientes: un estudio puede estar perfectamente aislado del exterior y tener una acústica interna deficiente, o viceversa. Los artículos siguientes profundizan en cada uno de estos dos aspectos por separado. Este artículo se centra en las decisiones previas que los condicionan a ambos: la elección del espacio, las proporciones de la sala, la planificación de los espacios y los factores constructivos de partida.
La elección del espacio: el punto de partida
Antes de diseñar nada, hay que evaluar el espacio disponible. No todos los espacios son igualmente aptos para convertirse en un estudio de grabación, y algunos problemas son prácticamente imposibles de resolver una vez que la construcción está hecha.
Los factores más relevantes en la evaluación inicial son:
- Nivel de ruido ambiental: El entorno exterior del espacio determina el grado de aislamiento que será necesario. Un local en planta baja junto a una calle con tráfico intenso requerirá una inversión en aislamiento muy superior a una planta superior alejada de fuentes ruidosas. Lo primero es medir o estimar el nivel de ruido en el exterior antes de planificar cualquier inversión.
- Tipo de construcción: Las paredes de hormigón macizo, los forjados pesados y los muros de ladrillo macizo ofrecen una base de aislamiento muy superior a las construcciones ligeras con tabiquería de pladur o paneles de madera. Partir de una estructura sólida reduce significativamente el trabajo y la inversión posteriores.
- Posición en el edificio: Las plantas intermedias transmiten menos ruido aéreo desde el exterior que las plantas bajas, pero son más sensibles al ruido de impacto procedente de las plantas superiores. Los espacios en esquina tienen más fachadas expuestas al exterior. La posición relativa respecto a fuentes de ruido internas del edificio (ascensores, sala de máquinas, locales de restauración) es igual de importante.
- Altura libre: Es uno de los parámetros más difíciles de modificar. Una altura libre insuficiente (por debajo de 2,5 metros) limita gravemente las posibilidades acústicas: el techo flotante consumirá espacio y la sala resultante puede ser demasiado baja para grabar algunos instrumentos o conjuntos. En estudios profesionales, alturas de 3 a 4 metros en la sala de grabación son habituales.
- Superficie disponible: El tamaño total del espacio debe permitir separar físicamente la sala de control de la sala de grabación, con espacio suficiente para que cada una tenga las dimensiones mínimas necesarias para su función. Una sala de control con menos de 15-20 m² tendrá dificultades acústicas importantes; una sala de grabación de menos de 10 m² será apta solo para voces o instrumentos pequeños.
Las proporciones de la sala: por qué las dimensiones importan
La geometría de una sala —su longitud, anchura y altura— determina directamente las frecuencias de sus modos de resonancia o modos de sala. Un modo de sala es una resonancia estacionaria que se forma cuando la longitud de onda de una frecuencia coincide con una dimensión de la sala o con un múltiplo de ella. En esa frecuencia, el sonido se acumula en determinadas posiciones y se cancela en otras, creando una distribución de energía muy irregular que contamina tanto las grabaciones como la escucha de mezcla.
En las salas pequeñas, estos modos afectan principalmente al rango de los graves y los graves medios (aproximadamente de 30 Hz a 300 Hz), que es precisamente el rango más crítico para tomar decisiones de mezcla fiables. Y cuanto más pequeña es la sala, más altas en frecuencia y más problemáticas son las resonancias.
La sala cúbica: el peor caso posible
Una sala perfectamente cúbica —donde la longitud, anchura y altura son iguales— es la peor configuración posible desde el punto de vista acústico. Los tres modos axiales principales (uno por cada dimensión) coinciden exactamente en la misma frecuencia, creando un refuerzo masivo de esa frecuencia y un problema de graves extremadamente difícil de corregir. Esta situación debe evitarse siempre.
Proporciones equilibradas: el criterio de Bolt
Para minimizar los problemas modales, la literatura acústica propone varias metodologías para elegir proporciones de sala que distribuyan los modos de forma más homogénea a lo largo del espectro. El criterio de Bolt es uno de los más utilizados: define un área de proporciones recomendadas expresadas como relaciones entre altura, anchura y longitud. Una proporción habitual dentro de esta área es aproximadamente 1 : 1,3 : 1,8 (alto : ancho : largo).
Para una sala con 3 metros de altura, esto daría unas dimensiones de unos 3 × 3,9 × 5,4 metros. No es una fórmula mágica ni garantiza un resultado perfecto, pero es un buen punto de partida para minimizar los problemas antes de aplicar cualquier tratamiento acústico.
Otras metodologías complementarias son las condiciones de R. Walker y el criterio de Bonello, que añaden restricciones adicionales para garantizar que los modos no se acumulen en frecuencias concretas.
Principios básicos sobre las proporciones de sala
- Evitar siempre las proporciones cúbicas o con dimensiones que sean múltiplos exactos entre sí.
- Cuanto mayor es el volumen de la sala, más bajos en frecuencia se sitúan los modos y más fáciles son de gestionar.
- Las proporciones no sustituyen al tratamiento acústico, pero determinan cuánto tratamiento será necesario después.
- Elegir mal las proporciones es el error más costoso: puede implicar problemas estructurales permanentes que ningún panel puede resolver.
Planificación de los espacios
Un estudio profesional no es una única sala: es un conjunto de espacios con funciones distintas que deben relacionarse entre sí de forma lógica y eficiente. La planificación de la distribución interior es tan importante como la acústica de cada sala individualmente.
La sala de control y la sala de grabación: requisitos distintos
La sala de control y la sala de grabación tienen requisitos acústicos radicalmente diferentes y no pueden compartirse sin compromisos que perjudican a ambas:
- La sala de control necesita una escucha extremadamente precisa, con mínima coloración y un nivel de ruido de fondo muy bajo. Su acústica se diseña para que los monitores reproduzcan el sonido con la máxima fidelidad posible al punto de escucha del ingeniero.
- La sala de grabación necesita una acústica adaptada al tipo de fuente que se va a captar: más viva y reflectante para instrumentos acústicos o conjuntos que buscan el sonido de la sala, más seca y controlada para voces o instrumentos que se quieren grabar directos.
Ambas salas deben estar separadas físicamente pero conectadas funcionalmente. La conexión se realiza mediante:

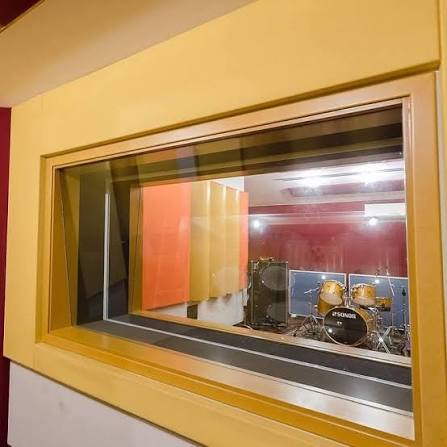

- Ventana de visión directa (visor acústico): Un doble acristalamiento con vidrios de distinto grosor y una cámara de aire entre ellos, instalado con cierta inclinación para evitar reflexiones paralelas. Permite el contacto visual entre el ingeniero y los músicos sin pérdida de aislamiento.

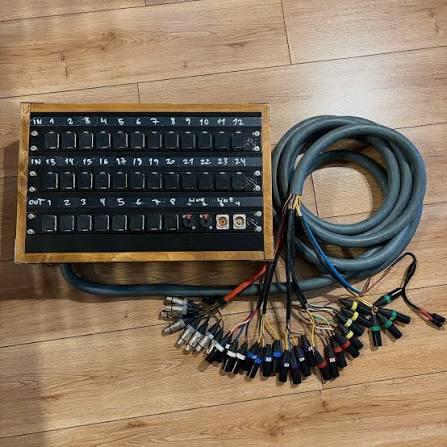

- Cableado interior multipares: Conductos por los que pasan las mangueras de micrófonos entre la sala de grabación y los preamplificadores de la sala de control, sellados acústicamente para no crear puentes sonoros entre las dos salas.
- Sistema de intercomunicación (talkback): Permite la comunicación verbal entre el ingeniero y los músicos sin necesidad de abrir puertas o interrumpir la sesión.
Las cabinas de aislamiento
Además de las dos salas principales, muchos estudios incorporan una o varias cabinas de aislamiento (booths): espacios más pequeños y acústicamente muy secos donde se pueden grabar fuentes que requieren un entorno controlado o que no deben contaminar acústicamente el espacio principal. Las más habituales son la cabina vocal y la cabina de amplificadores.
Su posición en el plano debe permitir visibilidad desde la sala de control (a través de visores acústicos) y acceso físico desde la sala de grabación, sin que las puertas generen caminos de transmisión acústica entre espacios.
La sala de máquinas
Los equipos más ruidosos —ordenadores con ventiladores potentes, racks de procesadores, sistemas de alimentación ininterrumpida (SAI)— generan un ruido de fondo continuo que puede resultar audible en las grabaciones. En estudios profesionales se habilita una sala de máquinas separada donde se instala todo este equipamiento, conectado a la sala de control mediante cableado estructurado a través de conductos sellados.
El ruido de las instalaciones: una fuente de ruido interna
El ruido de fondo dentro de un estudio no solo procede del exterior: las propias instalaciones del edificio son una fuente de ruido continuo que puede ser tan problemática como el tráfico de la calle.
En estudios profesionales, el nivel de ruido residual en la sala de control (con las puertas cerradas y el equipo en reposo) debe estar en torno a los criterios NR 20-25, equivalentes a un nivel de presión sonora por debajo de los 30 dBA en el rango audible. Conseguir este objetivo requiere atender a varias fuentes internas:
- Aire acondicionado y ventilación: El sistema de climatización es la fuente de ruido interno más habitual en los estudios. Los conductos de aire pueden transmitir tanto el ruido del ventilador como el sonido de una sala a otra. Las soluciones incluyen el uso de conductos flexibles que desacoplan el ventilador de la estructura, silenciadores en los conductos y bocas de impulsión de baja velocidad que reducen el ruido aerodinámico. En sesiones críticas, muchos técnicos apagan el sistema de climatización durante las tomas y lo encienden entre ellas.
- Tuberías y fontanería: El paso de agua por tuberías cercanas puede generar ruido de impacto transmitido por la estructura. La ubicación del estudio lejos de los montantes de agua del edificio o el uso de silentblocks en los soportes de las tuberías reduce este problema.
- Iluminación: Las luminarias fluorescentes y algunos tipos de LED generan un zumbido electromagnético audible en entornos muy silenciosos. La iluminación del estudio debe seleccionarse teniendo en cuenta su nivel de ruido eléctrico.
- Equipamiento electrónico: Ordenadores, interfaces y convertidores pueden generar ruidos de ventilador, ruido eléctrico o interferencias electromagnéticas. La gestión del cableado, el uso de regletas filtradas y la separación física de equipos ruidosos son medidas habituales.
El flujo de trabajo como criterio de diseño
La distribución del estudio debe responder al flujo de trabajo que se va a desarrollar en él. Un estudio orientado a la grabación de grupos en directo necesita una sala de grabación amplia con visibilidad total entre los músicos; un estudio orientado a la producción y el overdubbing puede funcionar con una sala de grabación más pequeña y varias cabinas. Un estudio de postproducción no necesita sala de grabación pero sí una sala de control con un sistema de monitorización multicanal.
Diseñar el espacio sin tener claro el tipo de trabajo que se va a realizar en él es uno de los errores más frecuentes. Las preguntas que deben responderse antes de cualquier decisión constructiva son:
- ¿Se van a grabar conjuntos de varios músicos tocando simultáneamente o se trabajará principalmente en overdubbing?
- ¿Qué instrumentos son los prioritarios? ¿Hay batería? ¿Instrumentos acústicos?
- ¿El estudio estará orientado a la grabación, a la mezcla, a ambas o a la postproducción?
- ¿Cuántas personas van a trabajar simultáneamente en el espacio?
- ¿Se necesita espacio para músicos de sesión y una zona de espera o de descanso separada de las salas de trabajo?
Las respuestas a estas preguntas definen el programa de necesidades del estudio y son el documento de partida para cualquier proyecto de diseño acústico profesional.
