Para entender los niveles de señal de audio, es fundamental comprender que una señal de audio es una representación eléctrica exacta de una onda sonora. En el flujo de trabajo profesional, las señales transitan por diferentes estados de intensidad o "niveles" para poder ser procesadas, grabadas o reproducidas.
Nivel de micrófono (Mic Level)
El nivel de micrófono es el punto de partida en la cadena de audio para capturar sonidos acústicos, como voces o instrumentos.
Un micrófono actúa como un transductor, lo que significa que convierte los cambios físicos en la presión del aire (ondas sonoras) en corrientes eléctricas dentro de un cable. Estas corrientes son extremadamente débiles y sutiles, situándose típicamente en el orden de los milivoltios (mV). Debido a esta baja intensidad, es el nivel más frágil de todos los estándares de señal de audio.
Dado que la señal de un micrófono es tan baja, no puede ser procesada directamente por la mayoría de los equipos de audio. Por ello, es imperativo utilizar un preamplificador de micrófono.
Su objetivo es amplificar significativamente la débil señal de nivel de micrófono para elevarla hasta alcanzar el nivel de línea, que es el estándar para la transmisión y procesamiento entre equipos profesionales. Este ajuste se realiza mediante un potenciómetro o perilla de ganancia en la interfaz o consola. Es un paso fundamental: si la ganancia es insuficiente, la señal se perderá en el ruido de fondo; si es excesiva, se producirá distorsión o saturación (clipping) de la señal.
Líneas balanceadas
Al ser señales de muy bajo voltaje, los niveles de micrófono son altamente susceptibles a las interferencias electromagnéticas. En entornos profesionales, esto se mitiga mediante el uso de líneas balanceadas (habitualmente conectores XLR), que protegen la integridad de estos milivoltios durante su trayecto desde el micrófono hasta el preamplificador.
Sus principales ventajas frente a las líneas no balanceadas (comunes en el audio doméstico) son las siguientes:
-
Rechazo a las interferencias electromagnéticas: A diferencia de las líneas no balanceadas, que no eliminan completamente las interferencias externas, las líneas balanceadas están diseñadas para proteger la señal contra ruidos electromagnéticos.
En el audio profesional, donde se suelen requerir cables largos, el uso de líneas no balanceadas provocaría un efecto acumulativo de interferencias tan alto que la distorsión haría que el sonido fuera de pésima calidad o "inemitible".
- Eliminación de bucles de tierra: Las líneas no balanceadas son propensas a formar los llamados bucles de tierra (ground loops) porque su malla exterior está conectada a tierra en ambos extremos. Los sistemas balanceados profesionales mitigan este problema, evitando ruidos de fondo molestos (como zumbidos) en la cadena de audio.
-
Mantenimiento del nivel de voltaje nominal: El estándar de nivel profesional de +4 dBu (1,23 V RMS) está intrínsecamente ligado a la señal balanceada. Para obtener esta medida de voltaje correcta, la señal debe medirse entre los pines positivo (+) y negativo (-) (por ejemplo, los pines 2 y 3 de un conector XLR). Si se mide la señal respecto a la tierra (pin 1), el valor de voltaje arrojado será menor, lo que demuestra que la estructura balanceada es necesaria para alcanzar la potencia y el rendimiento óptimos de los equipos profesionales.
- Idoneidad para señales débiles: Dado que los micrófonos e instrumentos generan señales muy bajas (del orden de milivoltios), son extremadamente susceptibles al ruido. El uso de conexiones balanceadas (frecuentemente a través de cajas de inyección o DI) permite transportar estas señales débiles de forma segura hacia los preamplificadores sin que se contaminen con interferencias externas durante el trayecto.
Nivel de instrumento (Instrument Level)
El nivel de instrumento es una señal eléctrica producida por instrumentos musicales eléctricos o electrónicos, como guitarras, bajos y algunos teclados, que requiere un tratamiento específico antes de ser procesada profesionalmente.
Los instrumentos utilizan captadores o "pickups" (como las pastillas de una guitarra) para convertir las vibraciones mecánicas de las cuerdas o elementos internos en electricidad. Al igual que los micrófonos, estas señales son extremadamente débiles, situándose típicamente en el orden de los milivoltios (mV).
Debido a que el voltaje es tan bajo, trabajar directamente con este nivel de señal presenta riesgos significativos:
- Vulnerabilidad: Son señales muy sensibles a las interferencias electromagnéticas y ruidos externos.
- Relación señal-ruido (SNR): Si no se amplifica correctamente de inmediato, el ruido de fondo puede llegar a ser casi tan fuerte como la música, degradando la calidad del audio.
- Impedancia: Aunque el voltaje es bajo, la impedancia de salida de instrumentos como las guitarras eléctricas es muy alta, lo que requiere entradas específicas para no perder frecuencias agudas o potencia.
Para que la señal de un instrumento pueda viajar por una consola de mezclas o una interfaz de audio sin degradarse, debe elevarse al nivel de línea. Esto se logra mediante:
- Preamplificadores específicos: Dispositivos diseñados para recibir la señal de alta impedancia del instrumento y amplificarla hasta el estándar óptimo (como +4 dBu).
- Cajas de Inyección (DI): Son fundamentales para convertir señales de instrumentos no balanceadas en señales balanceadas de nivel de micrófono, permitiendo que se conecten a los previos de una consola.
- Entradas "Hi-Z" o "Inst": Muchas interfaces modernas incluyen entradas directas rotuladas como "Inst" o "DI", que ya cuentan con el circuito necesario para manejar este nivel de señal de forma limpia.
Nivel de línea (Line Level)
El nivel de línea es el estándar de intensidad utilizado para transmitir señales de audio analógicas entre la gran mayoría de los dispositivos de procesamiento, como mesas de mezcla, interfaces, procesadores de efectos y reproductores. Se considera el nivel "óptimo" de trabajo en el flujo de señal.
El nivel de línea no es un valor único, sino que se divide en dos estándares definidos por su voltaje nominal y su unidad de medida:
Nivel doméstico o de consumo (-10 dBV)
Es el estándar para equipos como reproductores de DVD, CD o televisores.
Su señal nominal es de 0,316 V RMS (o 0,443V pico) y toma como base los 0 dBV, que equivalen a 1V RMS.
Suele utilizar líneas no balanceadas con conectores RCA, DIN o jack TS.
¿Por qué el nivel doméstico utiliza la referencia de -10dBV?
La utilización de la referencia de -10 dBV para el nivel doméstico o de consumo se fundamenta en la búsqueda de simplicidad y en la relación con valores estándar de tensión y potencia.
La unidad dBV toma como referencia absoluta 1 Voltio (RMS). Se eligió este valor porque 1 V es una cifra fácil de medir y de recordar en el ámbito técnico.
Se definió de esta manera para que 0 dBV correspondiera exactamente a 1 milivatio (mW) de potencia cuando se aplica sobre una resistencia de 1 kΩ (1000 Ohmios). Estos valores (1V, 1mW, 1kΩ) se consideran "razonables" y sencillos de manejar para equipos de pequeña señal.

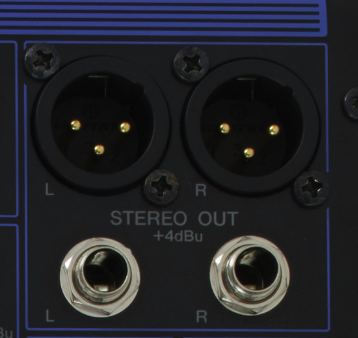

Nivel profesional (+4 dBu)
Es el estándar utilizado en estudios de grabación y sonido en vivo.
Su señal nominal es de 1,228 V RMS (o 1,74 V pico) y toma como base los 0 dBu, que equivalen a 0,7746 V RMS. Esta medida proviene históricamente del voltaje necesario para generar 1 mW de potencia sobre una carga de 600 Ω.
Utiliza habitualmente líneas balanceadas (XLR o TRS) para evitar interferencias y ruidos en trayectos largos.
El nivel de línea en el flujo de señal
El nivel de línea actúa como el punto medio de procesamiento en una cadena de audio:
- Elevación: Las señales de micrófono e instrumentos, que son muy débiles (milivoltios), deben ser amplificadas mediante un preamplificador hasta alcanzar el nivel de línea para poder ser procesadas sin que el ruido de fondo las degrade.
- Procesamiento: Una vez en nivel de línea (0,3 V a 2 V RMS aprox.), la señal puede pasar por consolas o efectos externos de forma robusta.
- Salida: Como el nivel de línea no tiene potencia suficiente para mover un altavoz, debe pasar finalmente por un amplificador de potencia para convertirse en nivel de altavoz, que maneja un voltaje y corriente mucho más altos.
Nivel de altavoz (Speaker Level)
Aunque el nivel de línea es el estándar para procesar audio entre equipos, carece de la fuerza necesaria para alimentar un altavoz. Para alcanzar el nivel de altavoz, la señal de línea debe pasar por un amplificador de potencia. Este dispositivo toma la entrada de línea, relativamente débil, y la amplifica significativamente, generando una salida con un voltaje y una corriente mucho más altos.
Mientras que los niveles de micrófono o línea se caracterizan principalmente por su voltaje (medido en dBu o dBV), el nivel de altavoz se mide y caracteriza por su potencia, expresada en vatios (W).
La potencia que entrega un amplificador está intrínsecamente ligada a la impedancia (resistencia eléctrica) del altavoz al que se conecta. Por ejemplo, un amplificador especificará cuántos vatios genera sobre una carga típica de 8 ohmios o de 4 ohmios. La cantidad exacta de voltaje en este nivel dependerá directamente de cuánta amplificación se necesite para mover el cono del altavoz al volumen deseado.
A diferencia de los cables de línea o micrófono, los de altavoz requieren una sección transversal (grosor) mucho mayor. Esto es vital para mantener una resistencia muy baja en el cable (del orden de 0,04 a 0,08 Ω) y así evitar que se pierda una parte considerable de la potencia antes de llegar al altavoz.
El proceso de transducción
El objetivo final del nivel de altavoz es realizar el proceso inverso al del micrófono, convirtiendo las fluctuaciones eléctricas en cambios de presión en el aire (ondas sonoras).
Mientras que un solo micrófono suele bastar para captar todo el rango audible (20 Hz a 20.000 Hz), para reproducirlo con fidelidad a nivel de altavoz suelen requerirse dos o más transductores especializados (como woofers para graves y tweeters para agudos) trabajando en conjunto.
