Enrutamiento y organización de señales

Una consola de mezclas no es solo un dispositivo que suma señales: es un sistema de enrutamiento. Cada canal puede enviarse a múltiples destinos simultáneamente, procesarse de formas distintas en paralelo y agruparse con otros para facilitar el control durante el show. Entender cómo fluye la señal internamente —y hacia dónde puede derivarse— es la base de cualquier trabajo profesional en directo.

El bus de mezcla: el concepto fundamental

Un bus de mezcla es un camino de señal interno de la consola hacia el que se enrutan uno o varios canales. Funciona como un colector: recibe la señal de todos los canales asignados a él, las suma y las envía hacia un destino (una salida física, otro bus o un procesador).

La analogía más clara es la de un sistema de tuberías: cada canal es un grifo, y el bus es la tubería principal que recoge toda el agua antes de enviarla a su destino. Dependiendo de a qué bus se asigne cada canal, la señal llegará al público, a los monitores del escenario, a un sistema de grabación o a un procesador externo.

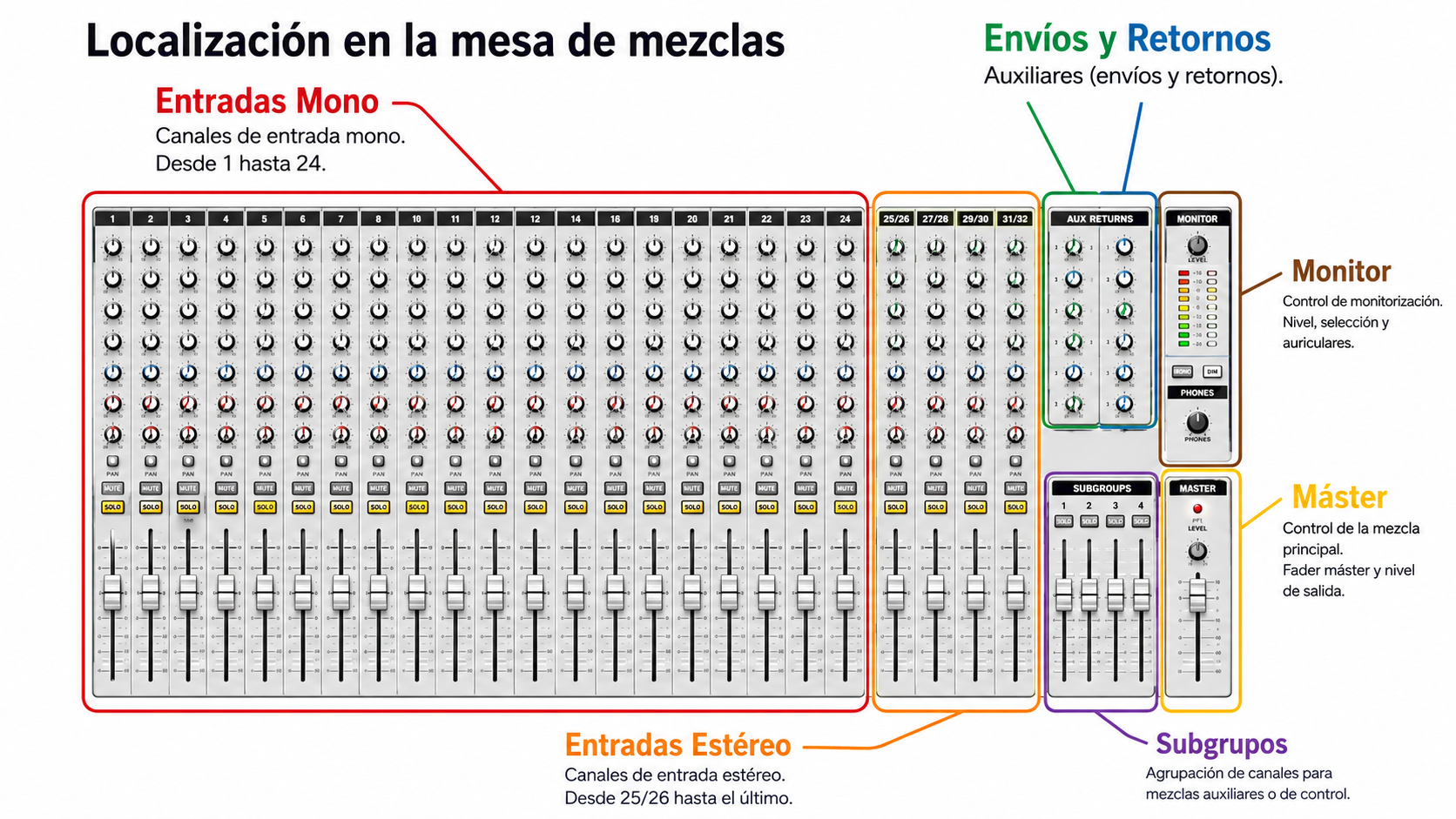

Los buses principales en una consola de directo son:

• Bus principal (L/R o Master): La suma de la mezcla que va al sistema PA.
• Subgrupos: Buses intermedios que agrupan secciones de la mezcla.
• Buses auxiliares (Aux): Derivaciones paralelas para monitores, efectos o grabación.

El bus principal (Master o L/R)

El bus principal —denominado Master, Main Out o L/R— es la suma de todos los canales y subgrupos de la consola y representa la mezcla FOH (Front of House): lo que escucha el público. Su señal sale hacia el sistema de PA a través de las salidas principales de la mesa.

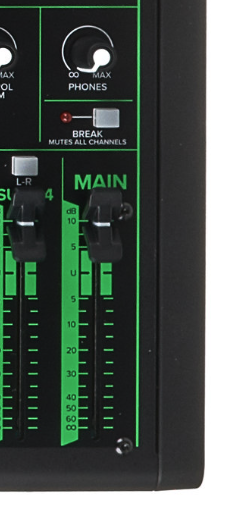

El fader master controla el nivel general de esta mezcla. Es el último eslabón del control de volumen antes de que la señal llegue al amplificador y los altavoces. Todo ajuste realizado en el fader master afecta simultáneamente a todo lo que suena por el PA, sin alterar la mezcla interna entre canales.

Es fundamental distinguir entre la mezcla que llega al público (bus principal) y las mezclas que escuchan los músicos en el escenario (buses auxiliares de monitores). Son caminos de señal completamente independientes: lo que sube o baja en el FOH no tiene por qué cambiar lo que escuchan los intérpretes.

Subgrupos: control por secciones

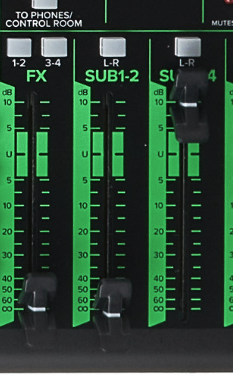

Cuando una consola maneja muchos canales, controlar el nivel de cada uno de forma individual durante el show puede ser inmanejable. Los subgrupos resuelven este problema: permiten agrupar varios canales en un único bus intermedio con su propio fader, de modo que una sección completa puede subirse o bajarse con un solo movimiento.

El flujo de señal en un subgrupo es el siguiente: los canales se asignan al subgrupo (en lugar de —o además de— ir directamente al bus principal). El subgrupo suma todas esas señales, permite procesarlas conjuntamente y luego las envía al bus principal.

Las agrupaciones más habituales en un concierto son:

• Subgrupo de batería: Todos los micrófonos del kit (bombo, caja, toms, overheads) se agrupan en un subgrupo estéreo. Una vez equilibrado el sonido interno de la batería, basta con mover el fader del subgrupo para gestionar el nivel de todo el kit en la mezcla.
• Subgrupo de voces: Voz principal y coros. Permite controlar el volumen global de todas las voces con un único fader y aplicar una compresión grupal que "pega" el conjunto.
• Subgrupo de guitarras: Útil cuando hay dos o más guitarristas, para equilibrar la sección entre sí y luego gestionarla como un bloque en la mezcla.

Los subgrupos también son el punto ideal para aplicar procesamiento grupal: un compresor en el subgrupo de batería afecta a todos los micrófonos del kit conjuntamente, dando cohesión y "pegamento" al sonido. Un ecualizador en el subgrupo de voces ajusta el timbre de todas las voces a la vez sin romper el balance interno entre ellas.

Buses auxiliares: mezclas paralelas

Los buses auxiliares (Aux sends) son la herramienta más versátil de la consola en el contexto del directo. A diferencia de los subgrupos, que reciben la señal de salida de los canales, los auxiliares reciben una derivación independiente de la señal de cada canal sin interrumpir su flujo hacia el bus principal. Esto permite crear mezclas completamente independientes en paralelo a la mezcla FOH.

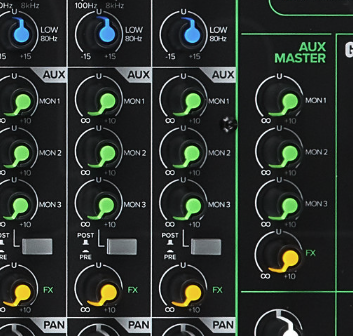

Cada canal tiene un potenciómetro de envío (send) por cada bus auxiliar disponible. Girando ese potenciómetro se decide cuánta señal de ese canal se envía al auxiliar correspondiente. El resultado en la salida del auxiliar es una mezcla construida exclusivamente con los envíos de cada canal.

Los dos usos fundamentales de los buses auxiliares en directo son:

Auxiliares para monitores de escenario

Cada monitor de escenario —o cada sistema de in-ear— recibe su propia mezcla independiente, construida desde un bus auxiliar diferente. El músico A necesita escuchar más su voz y el bajo; el músico B quiere más guitarra y menos batería. Cada uno de esos requerimientos se satisface ajustando los envíos de cada canal al auxiliar correspondiente.

Estos auxiliares de monitor trabajan en modo pre-fader: toman la señal de cada canal antes de que pase por el fader principal. Esto garantiza que los ajustes de nivel que el técnico realice en la mezcla FOH no afecten a lo que escuchan los músicos en el escenario. Si el técnico baja la guitarra en la mezcla principal porque suena demasiado fuerte para el público, el guitarrista seguirá escuchándola al mismo nivel en su monitor.

Auxiliares para efectos (send/return)

Los procesadores de tiempo como reverbs y delays se conectan habitualmente a través de un esquema de envío y retorno (send/return): la señal se envía desde un bus auxiliar al procesador, y la señal procesada (efecto) regresa a la consola por un canal de retorno independiente. Esto permite aplicar el mismo efecto a múltiples canales con un único procesador, controlando la cantidad de efecto por canal desde cada potenciómetro de envío.

Estos auxiliares de efectos trabajan en modo post-fader: toman la señal después del fader del canal. De esta forma, cuando se baja el fader de un canal, el envío al efecto también baja proporcionalmente, manteniendo la relación natural entre señal directa y señal procesada. Si el batería muta un canal, el efecto de ese canal también desaparece.

Pre-fader vs. post-fader: la decisión clave

El punto de la cadena de señal donde el bus auxiliar "toma" su derivación determina completamente su comportamiento:

• Pre-fader: La derivación se produce antes del fader del canal. El nivel enviado al auxiliar es independiente de la posición del fader principal. Uso estándar: monitores de escenario e in-ears.
• Post-fader: La derivación se produce después del fader del canal. El nivel enviado al auxiliar sigue los movimientos del fader principal. Uso estándar: efectos (reverb, delay).

Confundir estos modos es uno de los errores más frecuentes en directo. Un monitor configurado en post-fader cambia de nivel cada vez que el técnico ajusta el FOH, lo que desconcierta a los músicos en plena actuación. Un efecto configurado en pre-fader seguirá sonando aunque el canal esté bajado a cero, generando reverberaciones o ecos flotantes sobre el silencio.

Insertos: procesamiento en serie

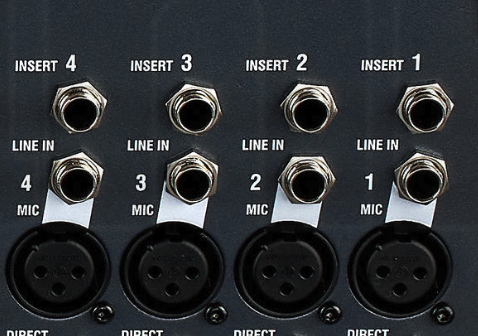

Un inserto es un punto de corte en la cadena de señal de un canal (o un subgrupo) que permite colocar un procesador externo directamente en serie. La señal sale del canal hacia el procesador (envío o send), se procesa, y regresa al mismo canal en el punto de corte (retorno o return). La señal original queda completamente sustituida por la señal procesada.

A diferencia de los auxiliares —que trabajan en paralelo y mezclan señal directa con señal procesada— el inserto coloca el procesador en el camino exclusivo de la señal. Todo lo que pasa por ese canal pasa obligatoriamente por el procesador insertado.

En el escenario, los insertos se usan típicamente para:

• Compresores de canal: Insertar un compresor de rack en el canal de voz principal para controlar la dinámica antes de que la señal llegue al bus principal.
• Compresores de subgrupo: Insertar un compresor en el subgrupo de batería para dar cohesión al conjunto del kit.
• Ecualizadores externos: Utilizar un ecualizador de rack más preciso que el EQ interno de la consola en canales críticos.
• Sistemas de feedback: Insertar procesadores específicos de supresión de feedback en los canales de voz o en el bus principal.

La salida directa (direct out)

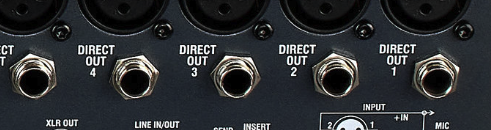

La salida directa es una toma individual disponible en cada canal de la consola que extrae la señal de ese canal de forma independiente, antes de que se mezcle con otros canales. No interrumpe el flujo del canal hacia el bus principal: es una derivación adicional.

Sus usos principales en directo son:

• Grabación multipista: Cada canal se envía a una pista independiente de un sistema de grabación, permitiendo mezclar el concierto en posproducción.
• Segunda consola de monitores: En grandes producciones, una consola independiente gestiona exclusivamente los monitores de escenario. Las salidas directas de la consola FOH alimentan las entradas de esa segunda mesa, garantizando que el técnico de monitores reciba todas las señales sin depender de los auxiliares de la mesa principal.

Organización práctica de un rider en directo

La organización del enrutamiento antes de un show no se improvisa: es una tarea de preparación que determina la capacidad de reacción durante la actuación. Una consola bien enrutada permite al técnico gestionar cualquier imprevisto con pocos movimientos.

Las decisiones básicas de organización son:

• Asignación de canales: Qué instrumento o micrófono ocupa cada canal de la consola. Convención habitual: batería en los primeros canales, bajo, guitarras, teclados, voces y retornos de efectos al final.
• Asignación de subgrupos: Qué canales se agrupan juntos. Debe decidirse antes del soundcheck.
• Asignación de auxiliares: Cuántos monitores o in-ears hay, qué bus auxiliar alimenta cada uno y si van en pre o post-fader.
• Posición de los insertos: Qué canales o subgrupos tienen procesadores externos insertados.
• Etiquetado: Nombrar y etiquetar todos los canales, subgrupos y auxiliares en la consola. En mesas digitales, guardar la escena antes de empezar. En analógicas, usar cinta de carrocero sobre los faders.
